ISO26262中的ASIL等级确定与分解(二)-亚远景科技

发表时间:2022-11-17 作者:亚远景科技 返回列表

本文将由亚远景iso26262为大家带来ISO26262中的ASIL等级确定与分解(二)。


危害分析和风险评估

依据ISO26262标准进行功能安全设计时,首先识别系统的功能,并分析其所有可能的功能故障(Malfunction),可采用的分析方法有HAZOP,FMEA、头脑风暴等。如果在系统开发的各个阶段发现在本阶段没有识别出来的故障,都要回到这个阶段,进行更新。功能故障在特定的驾驶场景下,才会造成伤亡事件,比如近光灯系统,其中一个功能故障就是灯非预期熄灭,如果在漆黑的夜晚行驶在山路上,驾驶员看不清道路状况,可能会掉入悬崖,造成车毁人亡;如果此功能故障发生在白天就不会产生任何的影响。所以进行功能故障分析后,要进行情景分析,识别与此故障相关的驾驶情景,比如:高速公路超车、车库停车等。分析驾驶情景建议从公路类型:比如国道、城市道路、乡村道路等;路面情况:比如湿滑路面、冰雪路面、干燥路面;车辆状态:比如转向、 超车、制动、加速等;环境条件:比如:风雪交加、夜晚、隧道灯;交通状况:拥堵、顺畅、红绿灯等;人员情况:不如乘客、路人等几个方面去考虑。功能故障和驾驶场景的组合叫做危害事件(hazard event), 危害事件确定后,根据三个因子——严重度(Severity)、暴露率(Exposure)和可控性(Controllability)评估危害事件的风险级别——ASIL等级。其中严重度是指对驾驶员、乘员、或者行人等涉险人员的伤害程度;暴露率是指人员暴露在系统的失效能够造成危害的场景中的概率;可控性是指驾驶员或其他涉险人员能够避免事故或伤害的可能性。这三个因子的分类在表1中给出。

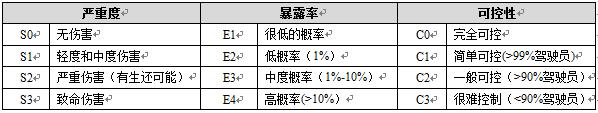

表 1 严重度、暴露率、可控性分类




ASIL等级的确定基于这三个影响因子,表 2中给出了ASIL的确定方法,其中D代表最高等级, A代表最低等级,QM表示质量管理(Quality Management),表示按照质量管理体系开发系统或功能就足够了,不用考虑任何安全相关的设计。确定了危害的ASIL等级后,为每个危害确定至少一个安全目标,作为功能和技术安全需求的基础。



表 2 ASIL等级确定




下面以EPB(Electrical Park Brake)系统为例介绍如何进行危害分析和风险评估。



EPB较传统的驻车制动器,除了驻车功能,还有动态起步辅助功能、紧急制动功能以及自动驻车功能等。这里我们以驻车功能为例,当驻车时,驾驶员通过按钮或其它方式发出制动请求,EPB系统在汽车的后轮上施加制动力,以防止车非预期滑行。该系统的危害有:非预期制动失效、非预期制动启动。相同的危害在不同的场景下的风险是不一样的,所以我们要对不同的驾驶场景进行分析。为了简化问题,这里我们仅对”非预期制动失效”这种功能故障进行风险评估。表 3 给出了EPB风险评估表,在该表中我们考虑的驾驶场景是车停在斜坡上,驾驶员不在车上。如果驾驶员在车上的话,驾驶员可通过踩刹车控制汽车滑行,可控性增加,那么所评估的ASIL等级会比表中的ASIL D低,但是对于同一个安全目标,如果评估的ASIL等级不同的话,要选择ASIL等级最高的那个。

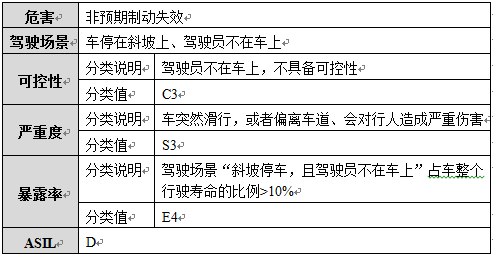

表3 EPB风险评估




通过以上分析,得出EPB系统的安全目标为:防止制动失效,ASIL等级为D。


以上就是由亚远景iso26262为大家带来的ISO26262中的ASIL等级确定与分解(二)。
